【例１】排水立管改修工事
ここでは、給・排水管更新のサンプルを掲載いたします。
【概 要】
- マンション管理組合の依頼を受けた今井俊夫一級建築士と大阪タイキ工業が調査、診断した結論は、管径百ミリの既存鋳鉄横引き管を百五十ミリの塩ビ管に更新し、 二階住戸の集合管を横引き管に直結。

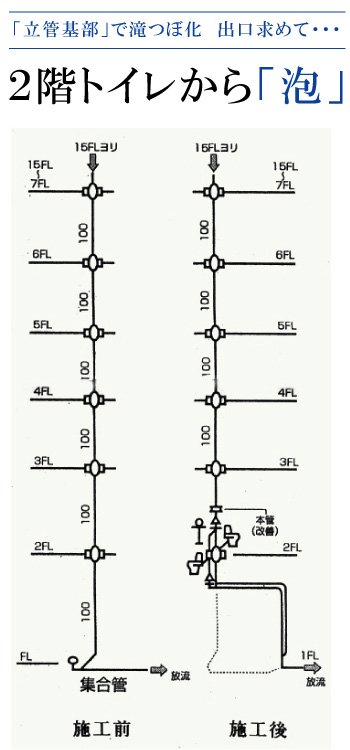

- 三階以上の集合管には百五十ミリの塩ビ管でバイパスを設け横引主管に接続（上の図参照）。
すなわち事故の起きやすい階を縦管から切り離し、落下する排水を受け止める 横引き管の口径を拡大することで「滝つぼ化」を防ぎ、流れをスムーズにさせる考えでございます。
 マンション外観 |
 排水集合管（ソベント） |
 新旧切り替え |
 復旧 点検口設置 |
 立管基部 泡抜配管 |
 新露出配管（消音工事前） |
【例２】埋設排水管改修工事
 |
 |
 |
 |
